Fiamma Carry-Bike L80 handleiding: fietsendrager voor je camper op reis naar Kroatië

Over de Fiamma Carry-Bike L80

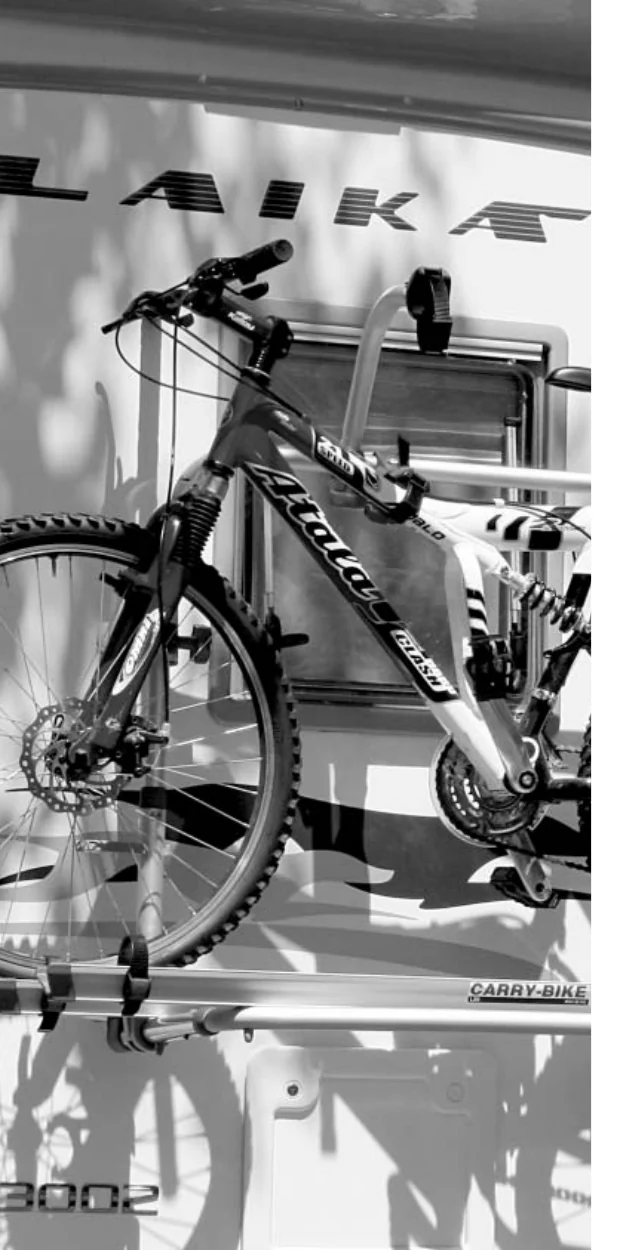

Ga je met de camper naar Kroatië en wil je een paar fietsen of e-bikes meenemen? De Fiamma Carry-Bike L80 is een fietsendrager die je vast op de achterwand van je camper monteert (deze uitvoering is afgestemd op motorhomes van LAIKA). Je klapt hem uit als je fietsen laadt en weer in als je onderweg bent. Hieronder vatten we de belangrijkste punten uit de officiële handleiding samen. Dit is een praktische samenvatting, geen vervanging van de officiële Fiamma-handleiding.

Belangrijkste specificaties

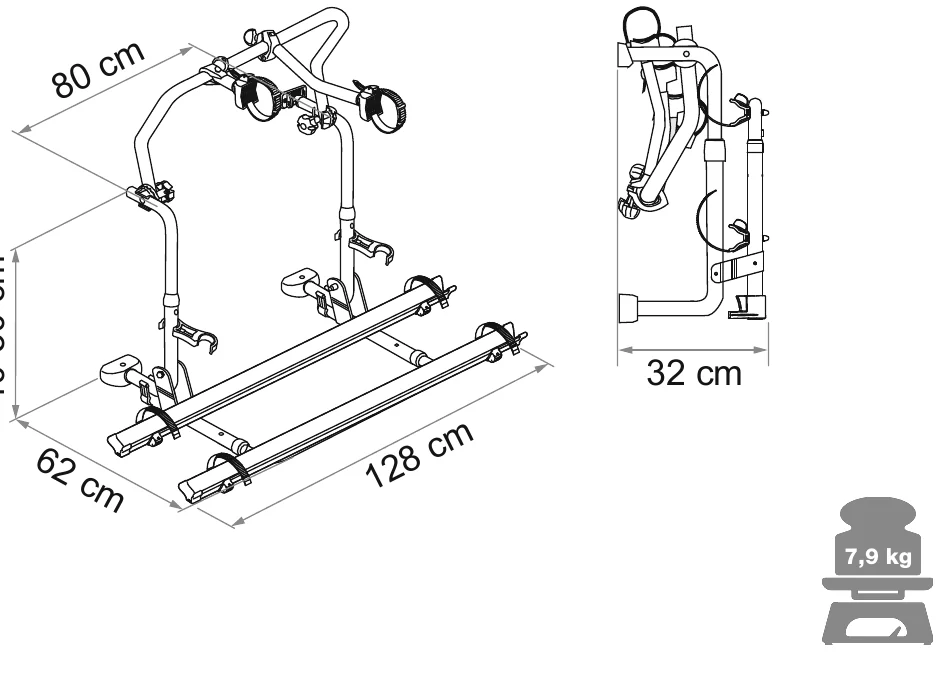

Afmetingen en gewicht

De Carry-Bike L80 is compact: ingeklapt steekt hij maar zo'n 32 cm uit, uitgeklapt is dat 40 tot 50 cm. Zo blijft je camper handzaam op smalle Kroatische kustwegen en bij het inparkeren.

Inhoud van de verpakking

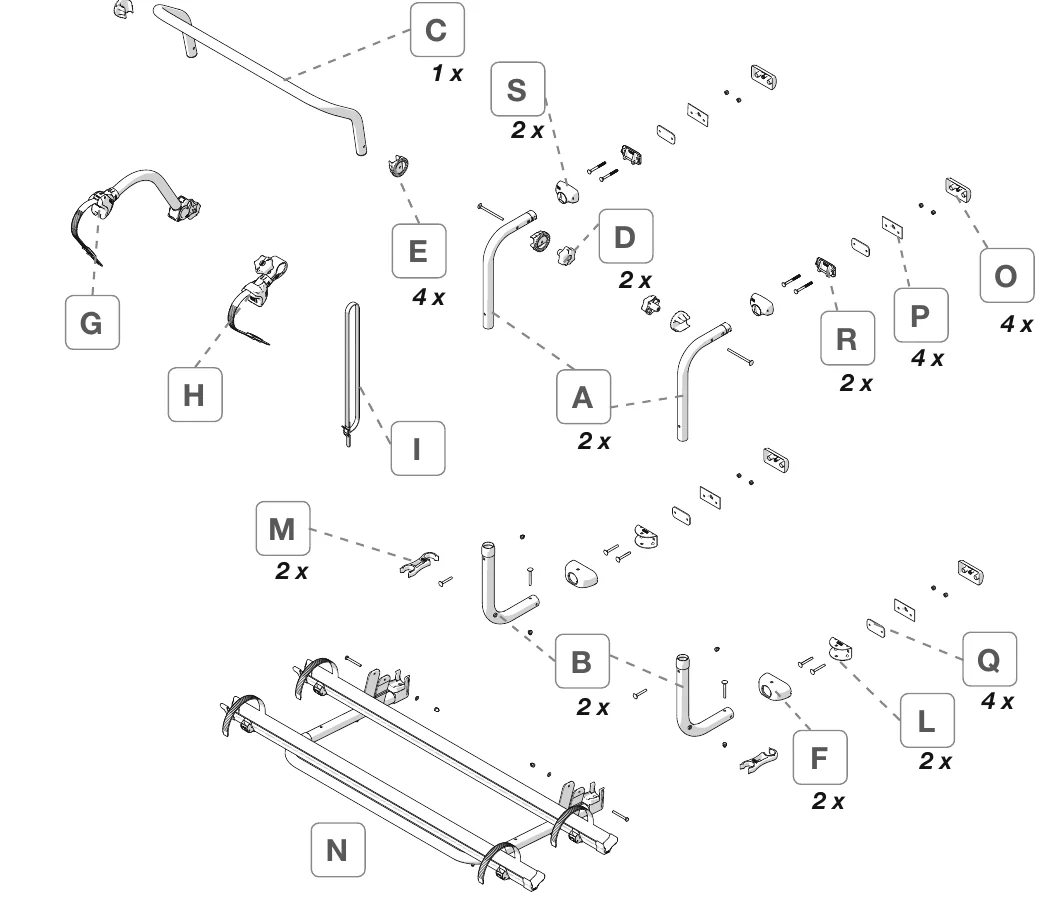

Controleer bij het uitpakken of alle onderdelen aanwezig zijn voordat je begint met monteren. De handleiding toont alle buizen, beugels, schroeven en klemmen met een letter (A t/m S):

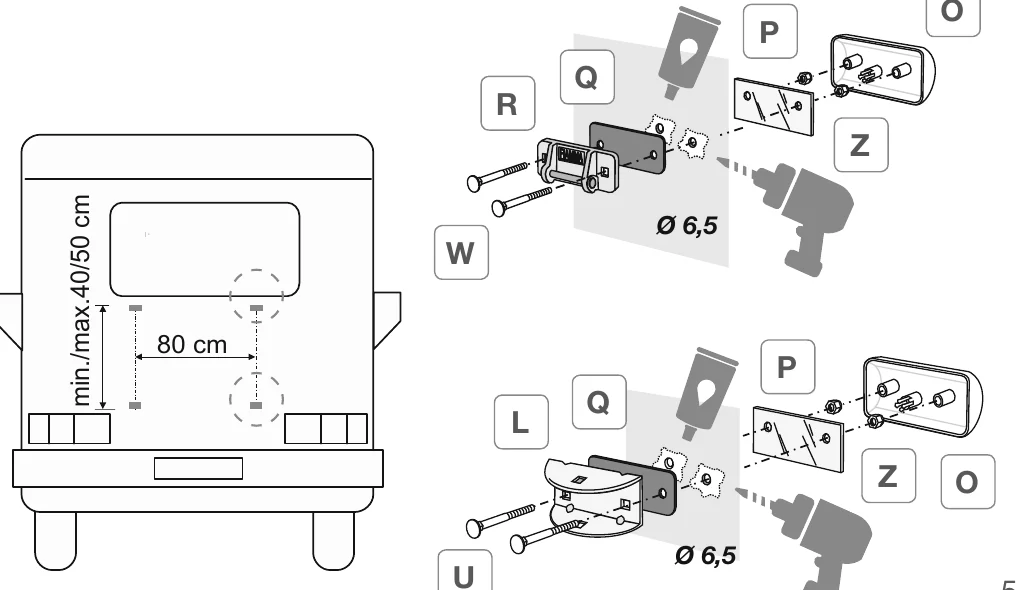

Voor je begint: montage op de achterwand

De Carry-Bike L80 hangt aan beugels die je op de sterkste punten van de achterwand vastschroeft. Neem hier de tijd voor: een goede bevestiging is bepalend voor de veiligheid onderweg.

• Boorgaten: de beugels worden vastgezet met boutgaten van Ø 6,5 mm.
• Onderlinge afstand: de bovenste beugels zitten 80 cm uit elkaar (hart-op-hart).
• Hoogte: houd de aanbevolen hoogte aan (min./max. ongeveer 40/50 cm) zodat de fietsen vrij van de grond en de lichten blijven.
• Afdichten: dicht de boorgaten goed af zodat er geen vocht in de wand van je camper kan komen.

Hoeveel mag je laden?

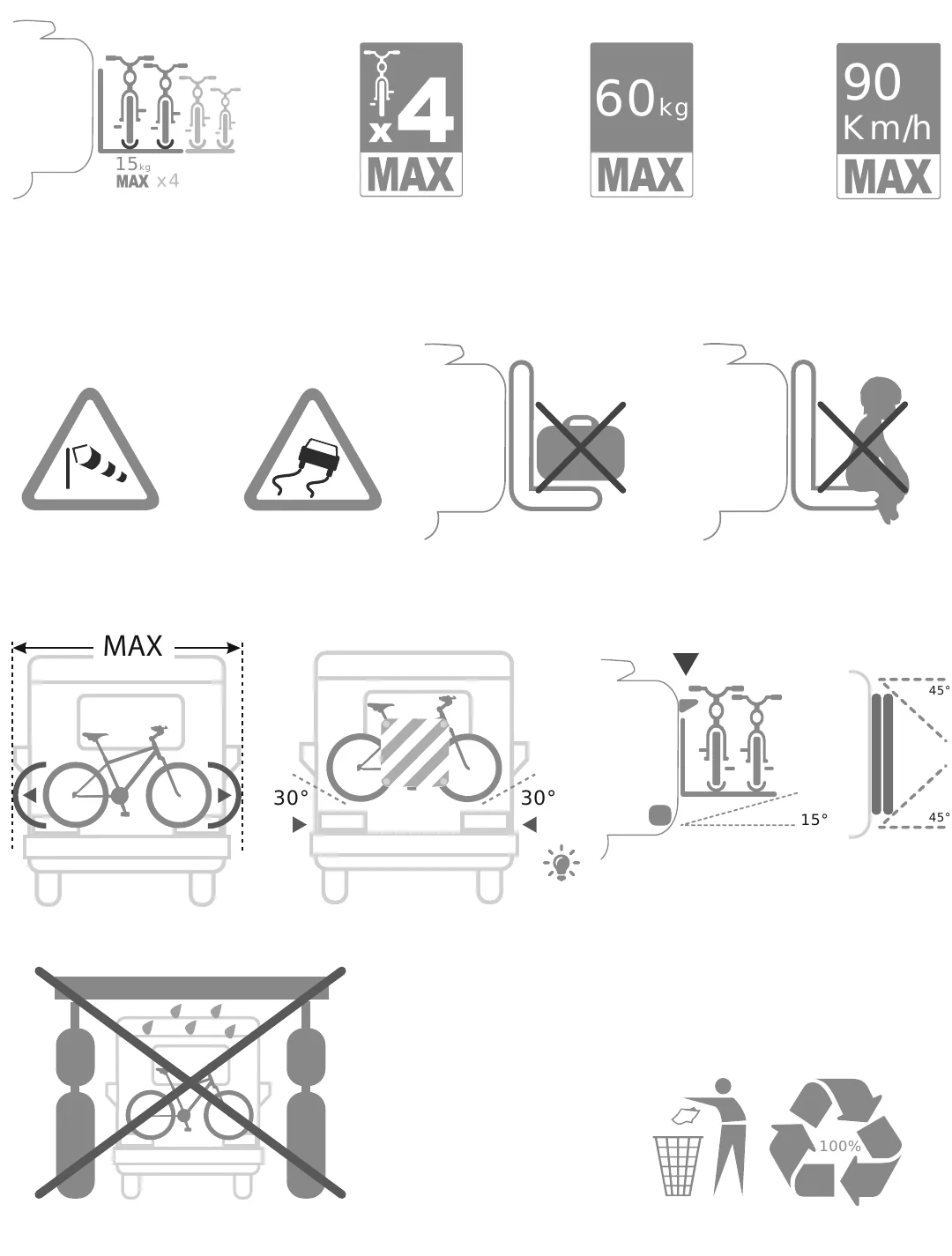

De Carry-Bike L80 draagt maximaal 4 fietsen, elk tot 15 kg, met een totaal van 60 kg. Rijd met een beladen drager niet harder dan 90 km/u. Twee zware e-bikes tikken samen al snel tegen de 15 kg-grens per fiets aan, dus reken vooraf het gewicht van je fietsen na.

Let daarnaast op de waarschuwingen uit de handleiding: laat geen bagage of kinderen op de drager achter, wees voorzichtig bij zijwind en op gladde wegen, en gebruik de drager niet in het terrein.

Gebruik voor je reis naar Kroatië

Voor een lange camperrit naar Kroatië is het fijn dat de Carry-Bike L80 vast op je achterwand zit: je hoeft geen zware drager op een trekhaak te tillen. Klap hem uit, zet de fietsen erop en je bent klaar voor vertrek.

Let vooral op het gewicht en de verdeling. Zet de zwaarste fiets het dichtst bij de camperwand en span alle fietsen goed vast met de Bike-Block-klemmen en wielbanden. Controleer bij een lange rit af en toe of alles nog stevig vastzit.

Op de bochtige kustwegen en in bergachtig gebied in Kroatië rijd je met beladen drager rustiger de bochten door. Houd er rekening mee dat je camper met fietsen achterop wat langer is bij het inparkeren en bij pontons of veerboten.

Stap voor stap: van montage tot fietsen laden

De belangrijkste beelden uit de officiële handleiding op een rij, in de juiste volgorde: van het frame in elkaar zetten en op de achterwand bevestigen tot de rail afstellen en de fietsen vastzetten. Lees voor de details altijd de volledige Fiamma-handleiding.

1. 1

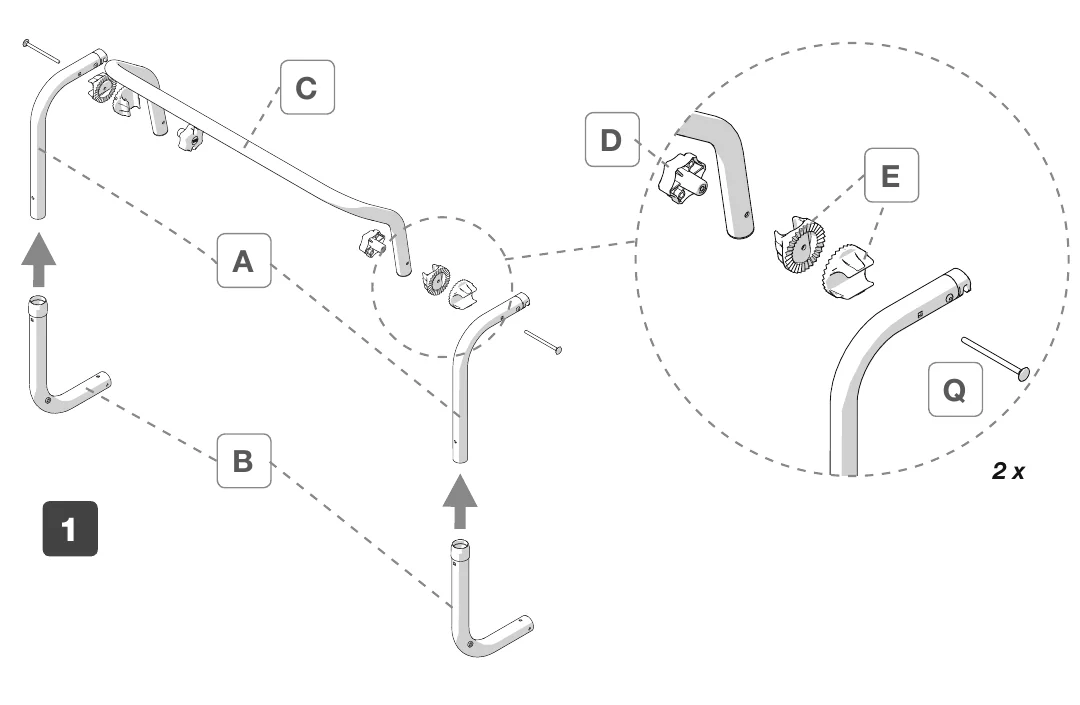

   Buisframe monteren



   Zet het buisframe in elkaar (onderdelen A, B, C) met de bijgeleverde bouten.

2. 2

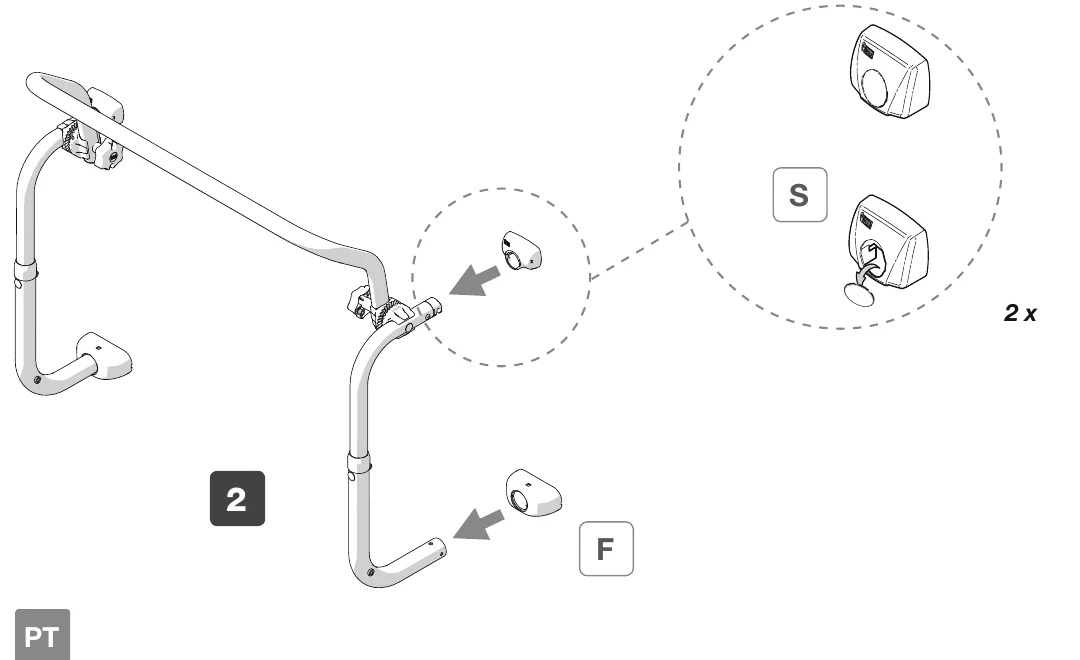

   Steunen aanbrengen



   Breng de steunkappen (F en S) aan op de uiteinden van het frame.

3. 3

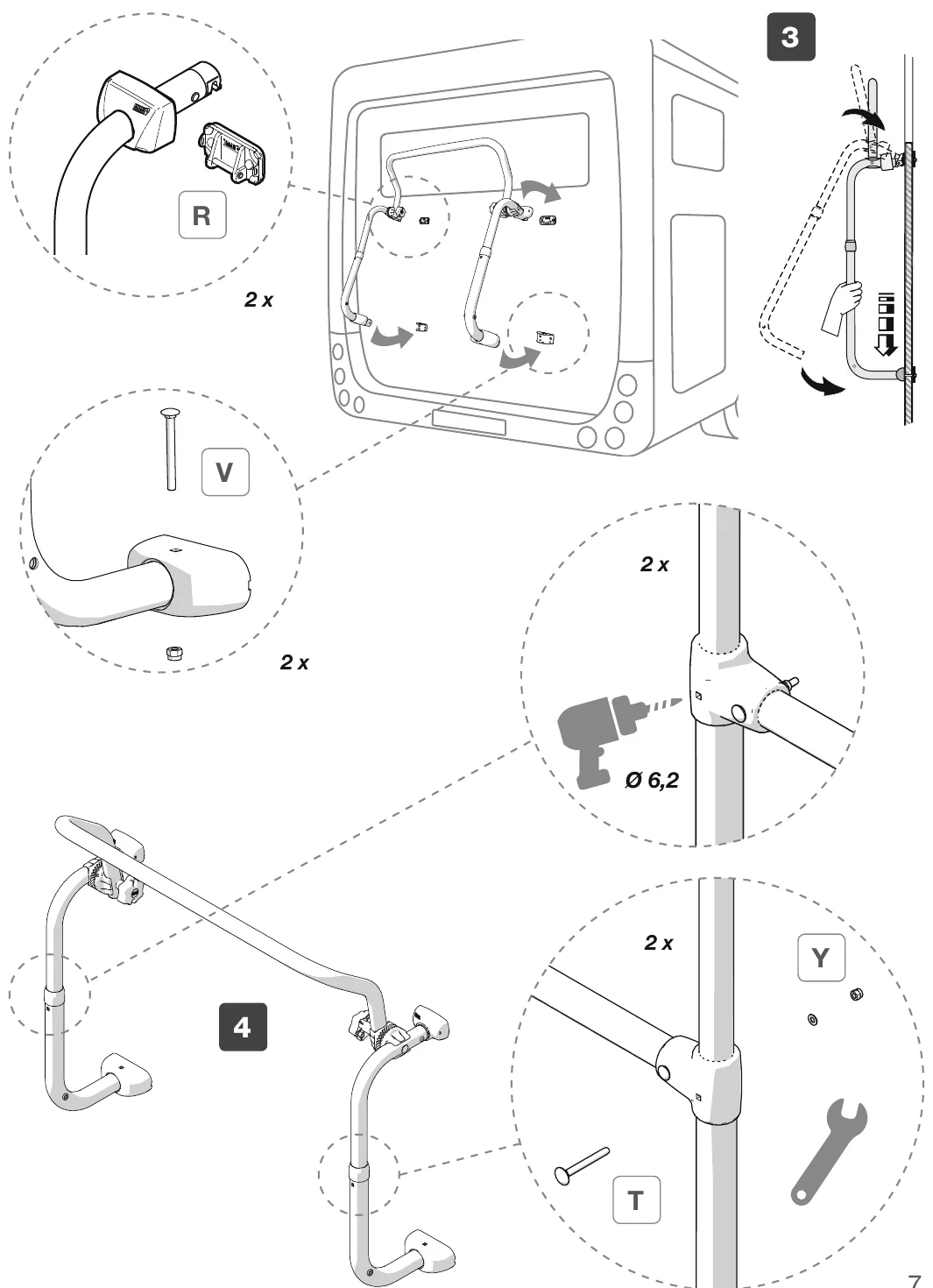

   Beugels op de achterwand



   Boor de gaten (Ø 6,5 mm) en schroef de beugels op de sterkste punten van de achterwand.

4. 4

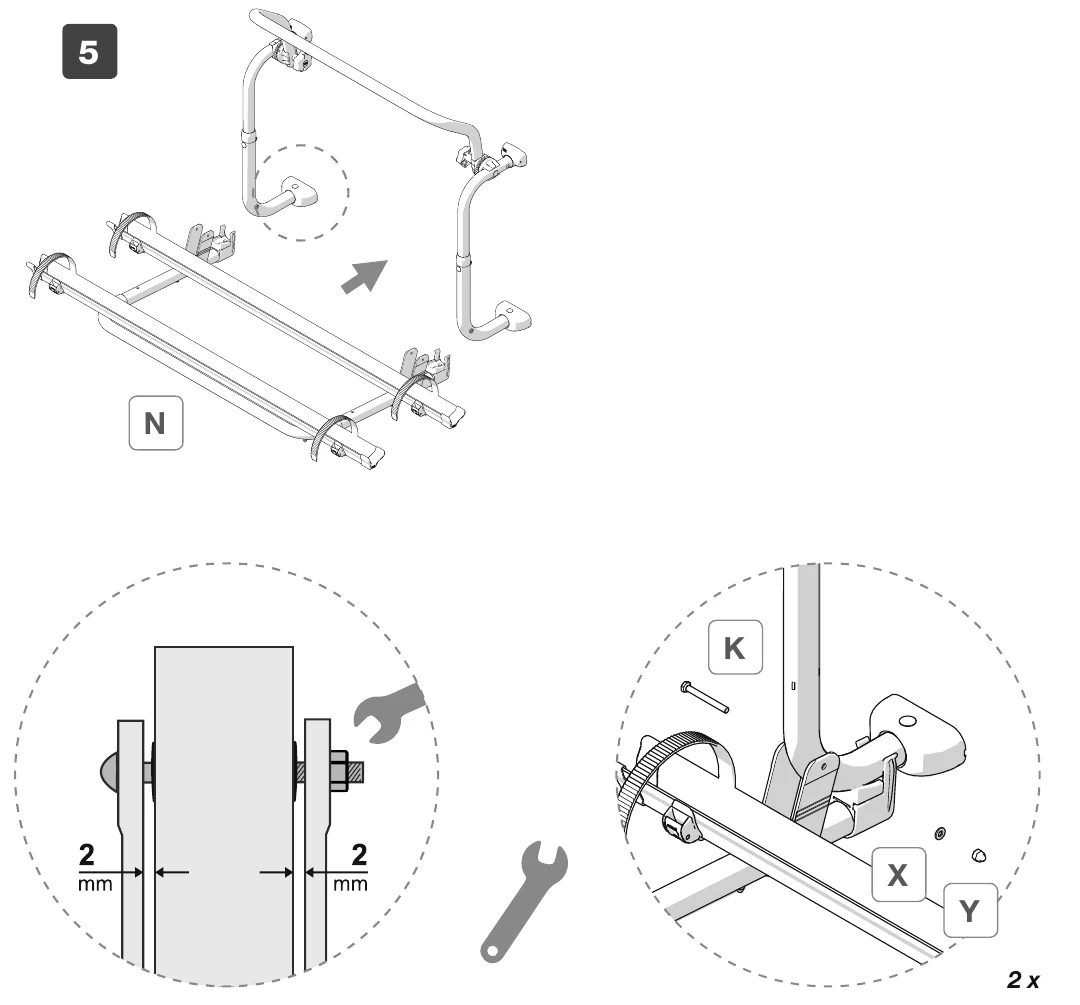

   Rail afstellen



   Stel de rail af met aan beide kanten ongeveer 2 mm speling en draai vast.

5. 5

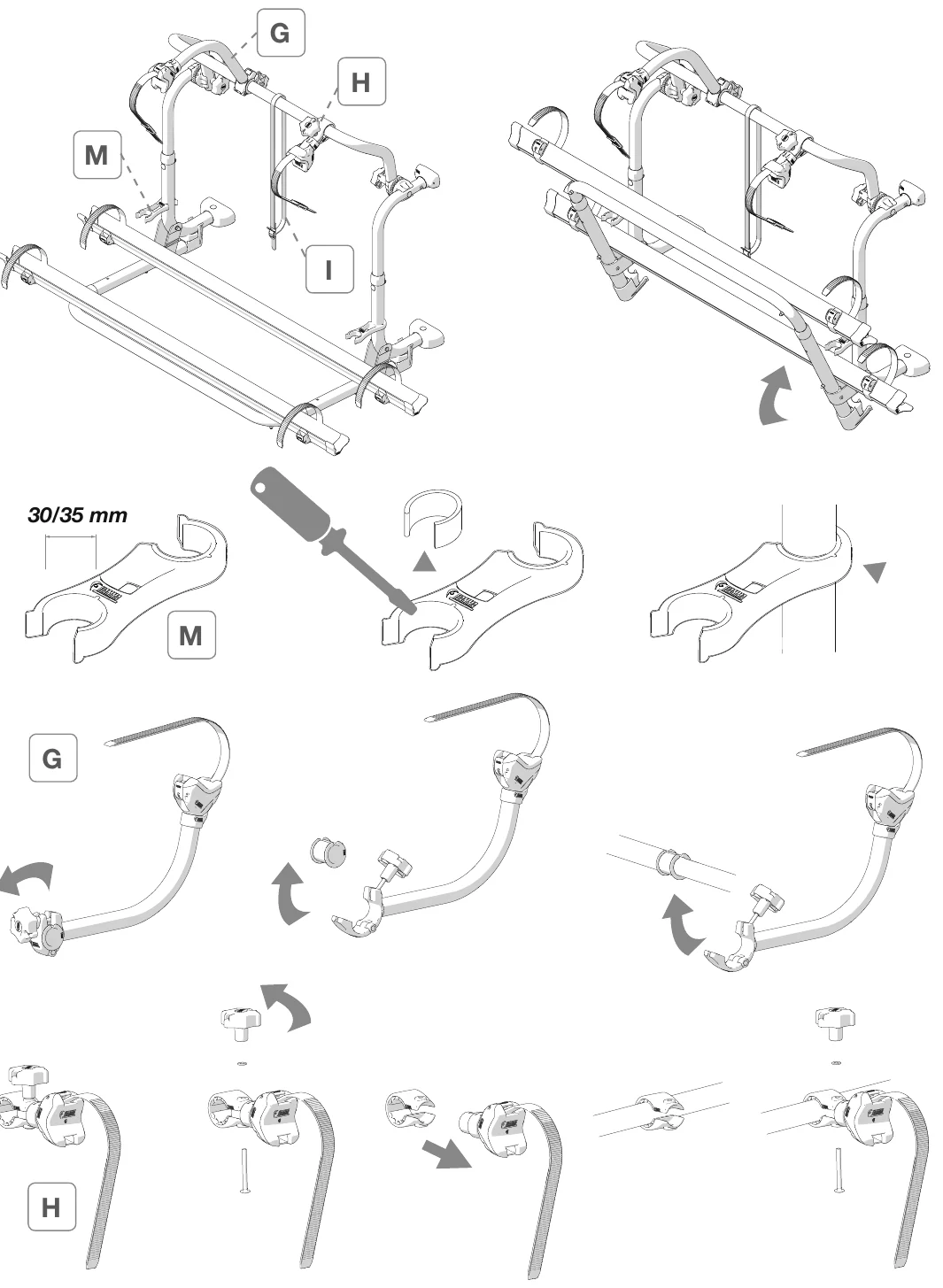

   Fietsen met Bike-Block vastzetten



   Zet elke fiets met de Bike-Block-klemmen (G, H, M) op het frame vast.

6. 6

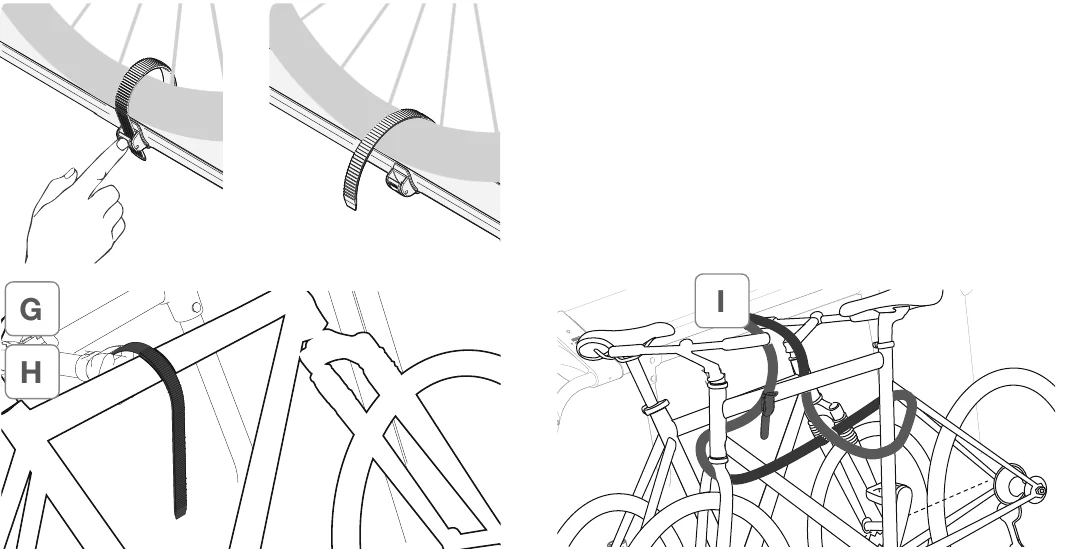

   Wielen met banden vastzetten



   Span de wielbanden (G, H, I) strak aan zodat de fietsen niet kunnen bewegen.

Accessoires

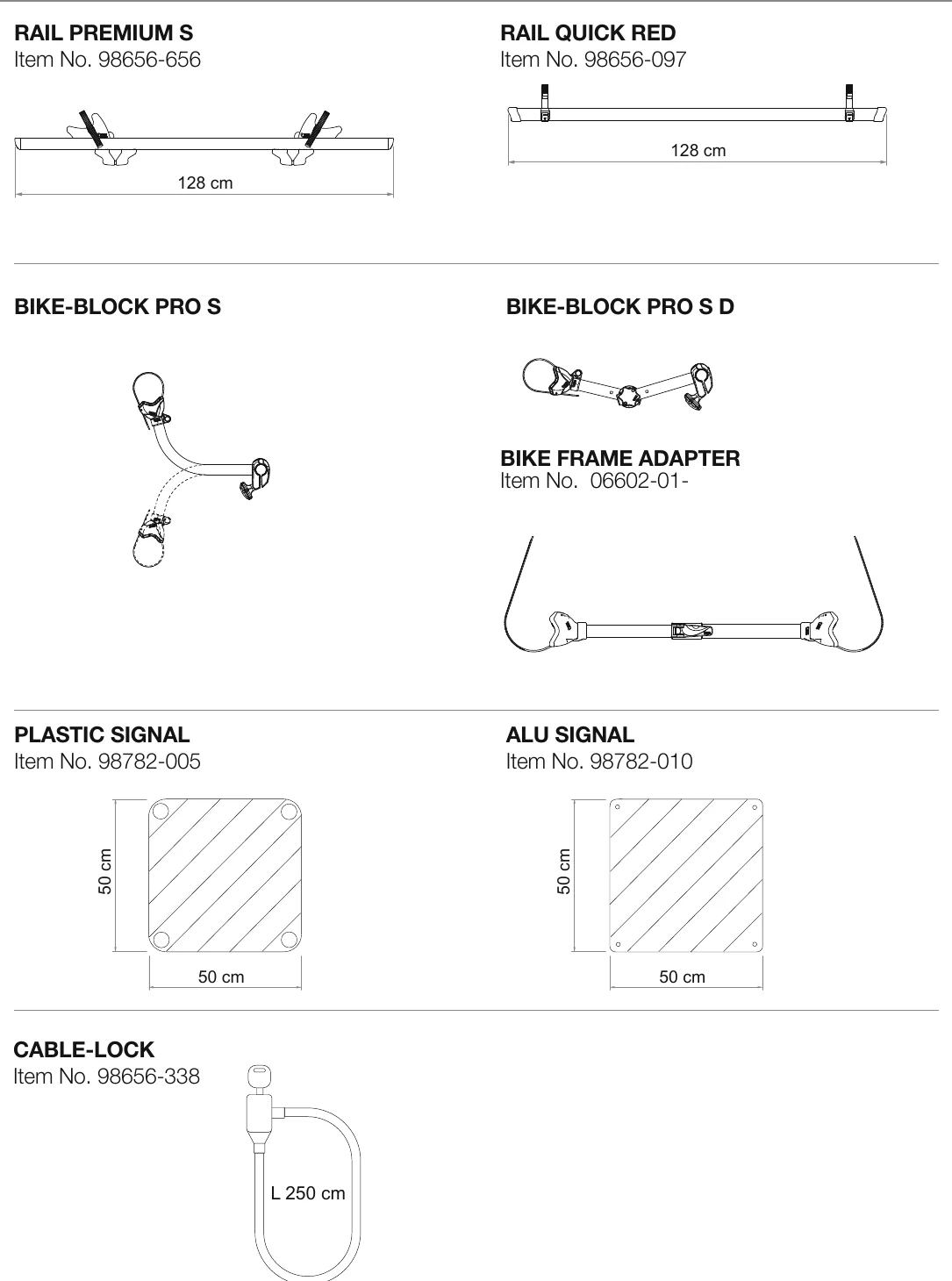

Voor de Carry-Bike zijn verschillende officiële Fiamma-accessoires beschikbaar. Een paar die handig zijn onderweg naar Kroatië:

• Rail Premium S (art. 98656-656) en Rail Quick Red (art. 98656-097) — wielrails van 128 cm.
• Bike-Block Pro S en Bike-Block Pro S D — extra frameklemmen om fietsen vast te zetten.
• Bike Frame Adapter (art. 06602-01-) — voor frames zonder rechte stang, zoals dames- of kinderfietsen.
• Plastic Signal (art. 98782-005) en Alu Signal (art. 98782-010) — waarschuwingsbord (50 × 50 cm) voor achterop.
• Cable-Lock (art. 98656-338) — kabelslot van 250 cm om je fietsen extra te beveiligen.

Veelgemaakte fouten

• De beugels niet op de sterkste punten van de achterwand vastzetten of de boorgaten niet goed afdichten.
• Meer dan 4 fietsen, meer dan 15 kg per fiets of meer dan 60 kg totaal laden.
• Fietsen alleen op de wielrails zetten en de Bike-Block-frameklem vergeten.
• Achterlichten of kentekenplaat afdekken met een fiets of tas.
• Onderweg niet controleren of alles na de eerste kilometers nog vastzit.
